3D panoramatické RTG Sky VIEW

3D panoramatické RTG Sky VIEW

Hodnotenie

SkyVIEW MyRay: trojrozmerné panoramatické snímky ovládané končekmi prstov.

3D panoramatické zobrazovanie pomocou počítačovej tomografie kužeľovými lúčmi.

Posúva hranice rtg. diagnostiky

MyRay je pre stomatológa novým partnerom schopný poskytnúť komfort doposiaľ najnovšej dostupnej technológie v rtg. diagnostike: jednoducho a intuitívne ovládateľné ergonomické nástroje navrhnuté pre tých, ktorí vyhľadávajú inováciu a rýchlosť, dizajn a výkon. Dnes MyRay predstavuje SkyView, nový smer pohľadu na 3D zobrazenie. Panoramatický systém je vytvorený tak, aby sa zvýšila kvalita trojrozmerného diagnostikovania i pre účely dentálnej chirurgie. Vďaka novým CBCT technológiám (počítačová tomografia pomocou kužeľových lúčov), SkyView umožňuje takú kvalitu a detaily trojrozmerných snímkov, ktorá v minulosti bola jednoducho nemysliteľná. SkyView je výsledkom profesionálnej práce MyRay, ktorý vznikol na základe špecifických požiadaviek tak, aby zodpovedal potrebám .

Čítajte viac
Popis

CBCT - počítačová tomografia pomocou kužeľových lúčov

SkyView predstavuje novú a stále viac úspešnejšiu rtg. technológiu
známu pod skratkou CBCT, ktorá je ideálna pre získanie trojrozmerného zobrazenia zubov a čeluste. Obrázok vľavo hore znázorňuje princíp, akým CBCT technológia pracuje. Snímací komplet sa skladá zo zdroja vysielajúceho kužeľovité lúče rtg. žiarenia na jednej strane a v súčasnej dobe najmodernejšieho snímacieho zariadenia na strane druhej. Tieto prvky spolu rotujú okolo hlavy pacienta. Ak porovnáme technológiu celo telového tomografu, výhodou CBCT technológie je, že snímky sa získajú už po jednej rotácii snímacieho kompletu okolo pacienta. Následkom toho, čas potrebný na výkon vyšetrenia je oveľa kratší, a čo je najdôležitejšie, pacient je vystavený preukázateľne nižšej dávke rtg. žiarenia. SkyView je najefektívnejší spôsob na získanie trojrozmernej rádiografie. Trojrozmerná rádiografia už nie je viac výhradou špecializovanej rtg. kliniky, SkyView otvára dvere dentálnym ambulanciám. Pomocný softvér pre výkon jednotlivých procedúr umožňuje stomatológom pomocou rýchlych jednoduchých krokov získať vysoko kvalitné snímky a podrobne vypracovať optimálne panoramatické premietanie.

Vytvorené pre tých, ktorí si cenia pacientovo pohodlie

SkyView je tomografický prístroj na báze v súčasnej dobe najmodernejšieho snímača: zosilňovač obrazu s duálnym poľom zintenzívňuje poskytnutie maximálneho kontrastu a maximálnej ostrosti bez akéhokoľvek skreslenia.

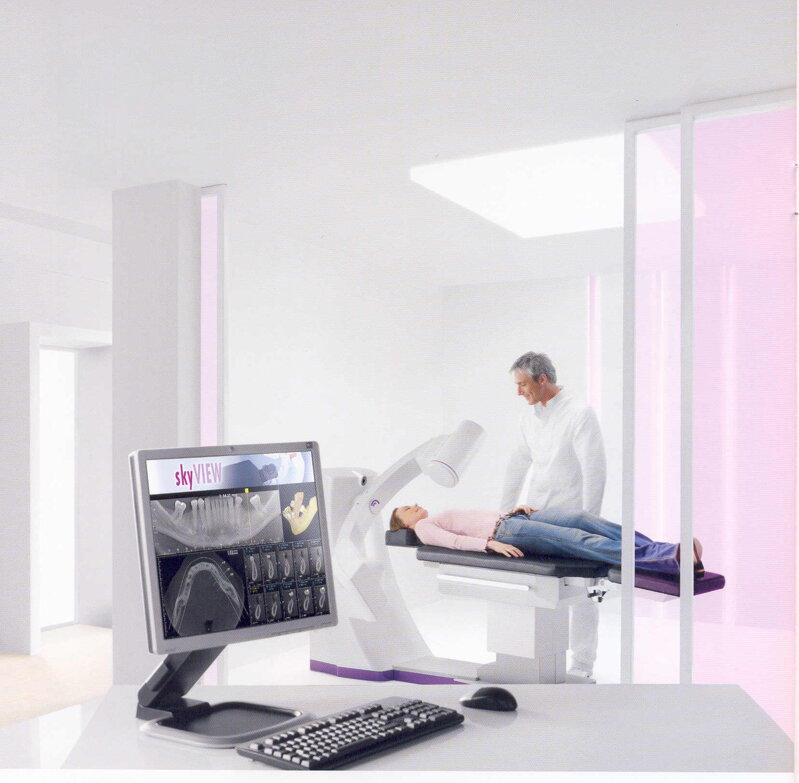

Pulzná rtg. emisia prístroja vyžaruje veľmi nízke dávky rtg. žiarenia v porovnaní s obvyklými dentálnymi prístrojmi, ktoré sú používané pri dentálnych vyšetreniach. Tak je možné zvyšovať váš diagnostický potenciál bez zvyšovania rizika pre vašich pacientov. Naviac, pacienti počas celého rtg. vyšetrenia so SkyView nadobudnú pocit relaxu. SkyView využíva motorizovaný stôl, ktorý umožňuje pacientom počas snímkovania pohodlné ležanie. Objektívne bolo dokázané, že v relaxačnej polohe bez prítomnosti rušivých elementov, pacienti ľahšie zotrvajú v polohe bez pohybu, čím sa zvyšuje kvalita vyšetrenia. Počas vyšetrenia sa detektor otáča okolo stola s pacientom, pričom pacient nezaznamenáva žiadne negatívne pocity z uzavretého priestoru vo vnútri stroja. Nie sú potrebné žiadne fixácie hlavy/cephalostats, popruhy, ani záhryzové držiaky, čo umožňuje jednoduché a rýchle polohovanie pacienta. Ovládací panel umiestnený na stole s pacientom obsahuje joystick na ovládanie pohybu stola. Presné nastavenie stola s pacientom je dosiahnuté pomocou laserových stôp pozdĺž všetkých troch osí. SkyView zahŕňa v sebe intuitívne nástroje, ktoré sprevádzajú stomatológa počas celého procesu snímkovania.



Vysoká ostrosť volumetrickej rádiológie

Prístroj SkyView používa jednoduchú otáčavú skenovaciu technológiu na
preformovanie objemu 11 x 11 x 11 cm. Čas potrebný na vykonanie vyšetrenia je veľmi krátky (11 až 30 sekúnd) a môže sa meniť podľa zvoleného protokolu.
V skutočnosti SkyView umožňuje zvoliť si dávku rtg. žiarenia podľa typu pacienta a podľa požadovanej kvality snímku. Skutočný čas ožiarenia trvá len niekoľko sekúnd. Zmenšením snímanej plochy na 7 x 7 x 7 cm je možné získať údaje pre zoom s vysokým rozlíšením. SkyView dokáže zobraziť mäkké aj tvrdé tkanivo bez potreby ďalšieho skenovania. Tým, že SkyView bol navrhnutý tak, aby bol kompatibilný s najmodernejšími chirurgickými prístrojmi na trhu, vám umožňuje vykonávať požadované vyšetrenia pri implantovaní chirurgických šablón a neskôr na exportovanie snímok podľa medzinárodného štandardu DICOM 3.0.



Jeden prístroj, viacnásobné využitie

SkyView má v sebe intuitívny softvér, ktorý umožňuje jednoduchú navigáciu 3D údajov pri zoraďovaní do panoramatického snímku, ktorý je dobre známy v stomatológii.
Získané volumetrické údaje môžu byť podrobne spracované pomocou základných nástrojov, ako je vytvorenie panoramatických snímok a transverzných/priečnych sekcií, meranie vzdialeností a uhlov. Naviac, obsahuje už moderné/pokročilé nástroje ktoré sú schopné presných volumetrických údajov tak, aby sa dali získať čo najlepšie diagnostické informácie.
Panoramatické snímky získané volumetrickou technológiou prekonávajú typický nedostatok panoramatických dentálnych systémov, ktoré vykazujú rozdiel pri zväčšovaní rádiografického snímku. Tomografické volumetrické údaje môžu byť podrobne spracované tak, aby poskytovali trojrozmerné snímky rôznych druhov.



Jednoduché plánovanie

Celá procedúra získavania snímok je sprevádzaná odkazmi a poznámkami, ktoré
krok za krokom usmerňujú užívateľa, čo znižuje riziko chýb.
Rozmanitosť snímok, ktoré je možné získať z volumetrických tomografických údajov, je veľkým prínosom z hľadiska dentálnej diagnostiky. Niektoré dôležité
aplikácie v dentálnej tomografii zahŕňajú:
- plánovanie protetických zákrokov, špeciálne vkladanie implantátov
- cystickú patologickú diagnóza
- identifikáciu vrastených/zovretých zubov a určenie ich presnej pozície.
Všetky tieto klinické prípady je možné precízne prehodnotiť ešte pred
chirurgickým zákrokom, čo je nepochybnou výhodou pri plánovaní samotného výkonu. Napríklad, softvér SkyView umožňuje lokalizovať a vysvietiť presný smer
mandibulárneho kanálika.



Výberom odlišný

Bolo dokázané, že kvalita snímku je priamo úmerná pacientovej imobilite
počas vyšetrenia, keďže i ten najmenší pohyb môže spôsobiť rozmazaný alebo
slabo definovateľný snímok. Preto zabezpečenie nepohnutia sa pacienta je základnou a bezpodmienečne nutnou podmienkou kvalitnej rádiológie, zvlášť podstatnou, ak snímky sú trojrozmerné. Výskum ukázal, že nepohnutie pacienta
sa docieli oveľa lepšie, keď pacienti ležia, ako keď sú v vzpriamenej polohe (stoja alebo sedia). Preto MyRay zvolil polohu supinum - ležanie na chrbte – aby tak vytvoril pre pacienta absolútny pocit relaxu. Motorizovaný stôl je možné nastaviť nižšie, čo uľahčuje uloženie pacienta na stôl; pacient môže ležať a relaxovať vďaka pohodlnej opierky hlavy; snímané pole je bez prekážok a celá procedúra sa stáva príjemnejšou a jednoduchšou ako pre pacienta tak i pre obsluhujúci personál. Naviac, procedúra automatického umiestnenia umožňuje operátorovi vycentrovať zainteresovanú anatomickú plochu presne pomocou virtuálnej konzoly na počítači.
Po nasnímaní pokračuje SkyView vo volumetrickej rekonštrukcii/preformovaní.
Veľmi stručný úkon: 4 minúty presnosti a kvality.



SkyView pre vašu stomatologickú prax

SkyView je kompaktný, profesionálne navrhnutý prístroj. Rozmery, vrátane
stola pre pacienta, sú 150 cm (šírka) x 240 cm (dĺžka) x 170 cm (výška). Zdrojom rtg. žiarenia je rtg. lampa s napätím 90 kV, porovnateľná s panoramatickým stomatologickým systémom. Tento umožňuje jednoduchú inštaláciu SkyView v akejkoľvek stomatologickej ambulancii: čo sa týka požiadaviek na ochranu pred žiarením, sú porovnateľné s tými, ktoré má panoramatický dentálny
systém. Pre dodržanie ochrany pred rtg. žiarením je potrebné dodržiavať
platné zákonné predpisy. Minimálny rozmer miestnosti, v ktorej má byť SkyView inštalovaný, je približne 160 cm x 260 cm. Samozrejme, väčší priestor zlepší komfort užívateľa. Miestnosť musí umožňovať ľahký prístup k jednej alebo obom stranám stola; môžete si vybrať a ovládací panel nainštalovať na ktorejkoľvek strane stola pre pacienta.
-----------------------------------------------------------------------------
Technické údaje
------------------------------------------------------------------------------

Lúč rtg. žiarenia: kónický
Zdroj rtg. žiarenia: 90 kVP/10 mA (max)
Ohniskový bod: 0,5 mm
Poloha pacienta: na chrbte
Umiestnenie/polohovanie: 3 laserové lúče a jedna PC konzola
Stôl pacienta: 3 motory (X-Y-Z)
Demodulátor snímania: zosilňovač obrazu s duálnym poľom s digitálnou CCD kamerou 1000 x 1000
Úrovne sivej: 4096 (12bit)
Rekonštruovaný objem: 11 x 11 x 11 cm
Čas skenovania: pri štandardnom móde: 15 sec. (možná voľba 10, 20, 30)
Priestorové rozlíšenie: 0,2 x 0,2 x0,2 mm alebo 0,14 x 0,14 x 0,14 – isotropic voxel
Čas rekonštrukcie: menej ako 4 minúty
Prehliadanie rekonštrukcie: reálny čas
Tlačová šírka: 150 x 240 cm
Algoritmus rekonštrukcie: patentovaná „Feldkamp back-projection“ technológia
Váha: 360 kg

(*)zoom vo vysokom rozlíšení, s plochou obrazu 7 x 7 x 7 cm je voliteľné rozšírenie a nie je súčasťou štandardnej výbavy stroja
